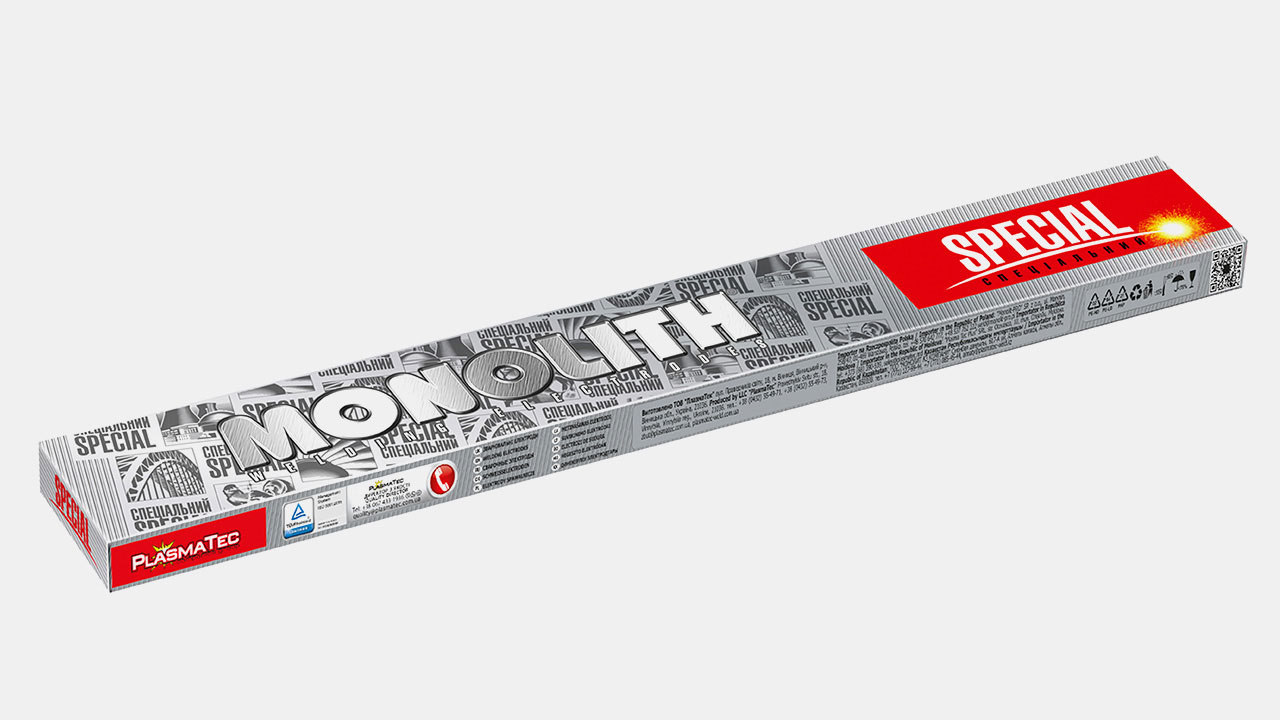

Електроди зварювальні Моноліт М-316L

AWS A5.4: E316L-16

EN ISO 3581-А-E 19 12 3 L R 1 2

Умови використання

застосовуються при зварюванні в усіх просторових положеннях окрім вертикального зверху вниз
зварювання рекомендується виконувати при максимально можливій швидкості без поперечних коливань електроду

Спеціальні властивості

висока стійкість до кислот, а також до загальної та міжкристалічної корозії при температурах до 400 °С
характеризуються високими зварювально-технологічними властивостями, стабільним горіння дуги, легким видаленням шлаку, а також хорошим формуванням шва з плавним переходом до основного металу
коефіцієнт наплавлення: 0,17…0,20 г/А•хв
витрати електродів на 1 кг наплавленого металу: 1,5…1,6 кг

Електроди марки Monolith M-316L призначені для зварювання корозійностійких аустенітних Cr-Ni-Mo сталей, типу AISI 316, AISI 318, AISI 316L, 1.4435, X2CrNiMo17-12-3, X2CrNiMo18-14-3, 00Cr17Ni14Mo3, S31600 і т.п., для деталей, що працюють при температурі до 400°С. Електроди підходять для зварювання корпусів котлів, ємностей та обладнання для відпрацьованих масел, для коксо-хімічних установок, обладнання, що працює в контакті з морською водою, деталей обладнання в хімічній, текстильній та целюлозно паперовій промисловості, а також обладнання для виробництва вовни і штучного шовку.

Діаметр

Виберіть діаметр

3 мм

4 мм

Вага упаковки

Виберіть вагу

Спершу оберіть діаметер

Дані упаковки

Monolith M-316L Ø 3,0; Ø 3,2 мм пакуються в мінітубус по 3 шт

Діаметр, мм	Довжина, мм	Кількість електродів в упаковці, шт.	Вага упаковки, кг
2,5	350	43 – 46	1,0
3,0	350	30 – 32	1,0
3,2	350	28 – 31	1,0
4,0	350	18 – 19	1,0

Діаметр

Виберіть діаметр

3 мм

4 мм

Вага упаковки

Виберіть вагу

Спершу оберіть діаметер

Дізнатись ціну

Тип покриття

рутилове

ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %

Згідно з AWS A5.1 / Типові результати

Вуглець

0.02

Марганець

Кремній

0.8

Хром

18.5

Нікель

11.5

Молібден

2.8

МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ шва

Згідно з AWS A5.1 / Типові результати

Тимчасовий опір, МПа ≥ 510
Границя плинності, МПа ≥ 320
Відносне видовження, % ≥ 25

Прокалювання перед зварюванням

допустимий вміст вологи в покритті перед використанням не більше 0,2 %;
у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 400±10 °С.

Режими зварювання

Сила зварювального струму, А для електродів діаметром, мм
2.5	3.0	3.2	4.0
50 – 80	70 – 100	80 – 110	90 – 130

Зварювання проводити постійним струмом зворотної полярності, «+» на електроді з напругою на дузі 23 – 27 В або змінним струмом від трансформатора з напругою холостого ходу 50 В.

Положення швів при зварюванні
