- Тимчасовий опір, МПа ≥ 550
- Границя плинності, МПа ≥ 350
- Відносне видовження, % ≥ 25

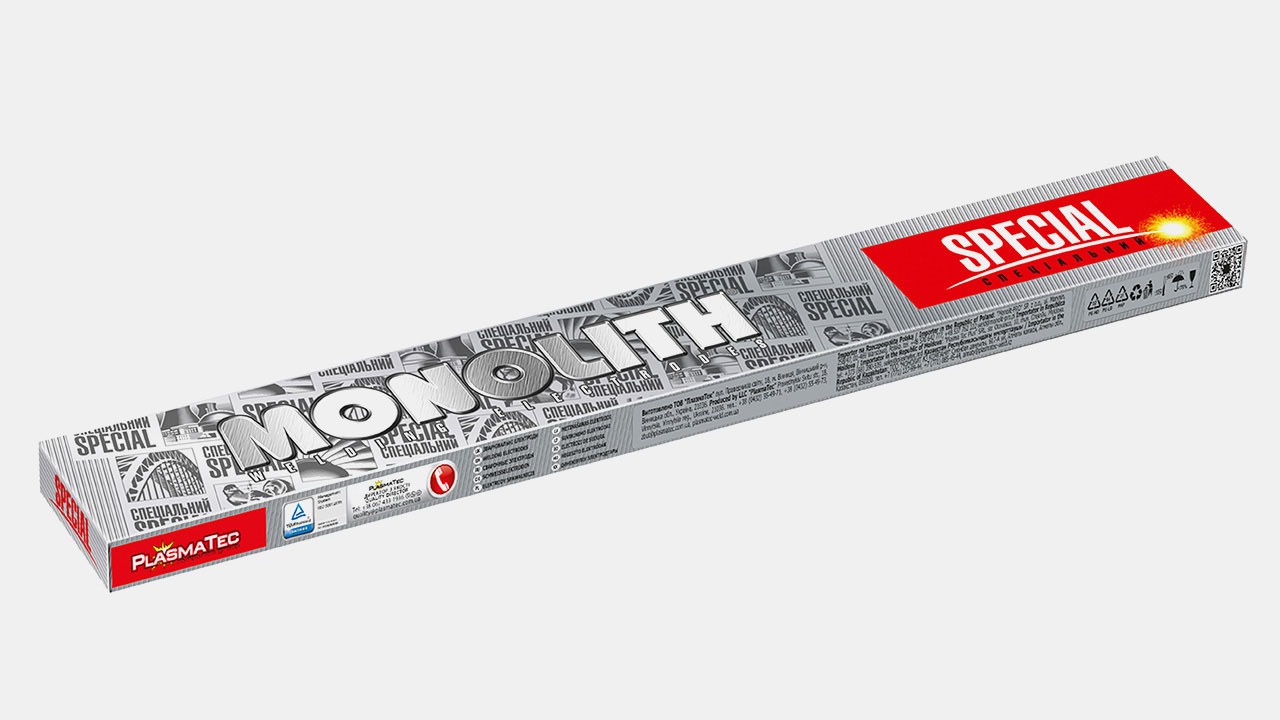

Електроди зварювальні ЦЛ-11 Плазма
Умови використання
- зварювання проводять в усіх просторових положеннях постійним струмом зворотної полярності або змінним струмом від трансформатора з напругою холостого ходу 50±5 В
- зварювання необхідно виконувати короткою дугою без поперечних коливань
Спеціальні властивості
- відмінні механічні властивості наплавленого металу і підвищена корозійна стійкість в агресивних середовищах при температурах до 450 °С
- відзначено високі зварювально-технологічні властивості, мале розбризкування, легке відокремлення шлакової кірки та формування шва з плавним переходом до основного металу
- коефіцієнт наплавлення: 0,15…0,19 г/А•хв
- витрати електродів на 1 кг наплавленого металу: 1,3…1,6 кг
Електроди ЦЛ-11 Плазма призначені для зварювання аустенітних корозійностійких сталей 08Х18Н12Т, 08Х18Н12Б, 03Х18Н11,06Х18Н11, 08Х18Н12Б, 08Х18Н10, 12Х18Н10Т, АІSI304, АІSI347 і т.п., що працюють в агресивних середовищах при температурі до 450°С. Застосовуються для зварювання ємностей, що працюють під тиском, трубопроводів, деталей обладнання харчовій і нафтохімічній промисловості, енергетичному машинобудуванні, енергетиці.
Дані упаковки
| Діаметр, мм | Довжина, мм | Кількість електродів в упаковці, шт. | Вага пачки, кг |
|---|---|---|---|
| 2,0 | 300 | 85 – 86 | 1,0 |
| 2,5 | 350 | 43 – 46 | 1,0 |
| 3,0 | 350 | 30 – 32 | 1,0 |
| 3,2 | 350 | 28 – 31 | 1,0 |
| 4,0 | 350 | 18 – 19 | 1,0 |
| 5,0 | 350 | 13 | 1,0 |
Тип покриття
рутилове
ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %
Згідно з AWS A5.1 / Типові результати
C
Вуглець
0.04
Mn
Марганець
0.9
Si
Кремній
0.8
Cr
Хром
19
Ni
Нікель
10
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ шва
Згідно з AWS A5.1 / Типові результати
Прокалювання перед зварюванням
- допустимий вміст вологи в покритті перед використанням не більше 0,2 %;
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 400±10 °С.
Режими зварювання
| Сила зварювального струму, А для електродів діаметром, мм | |||||
|---|---|---|---|---|---|
| 2.0 | 2.5 | 3.0 | 3.2 | 4.0 | 5.0 |
| 40 – 60 | 50 – 80 | 70 – 100 | 80- – 110 | 90 – 130 | 130 – 170 |
Зварювання проводити постійним струмом зворотної полярності, «+» на електроді, з напругою на дузі 23 – 27 В або змінним струмом від трансформатора з напругою холостого ходу 50 В.
Положення швів при зварюванні
pa
pb
pc
pf
pe
pd
