- Тимчасовий опір, МПа 500...640
- Границя плинності, МПа ≥ 420
- Відносне видовження, % ≥ 20
- Енергія поглиненого удару KV −40 ˚С, Дж ≥ 47

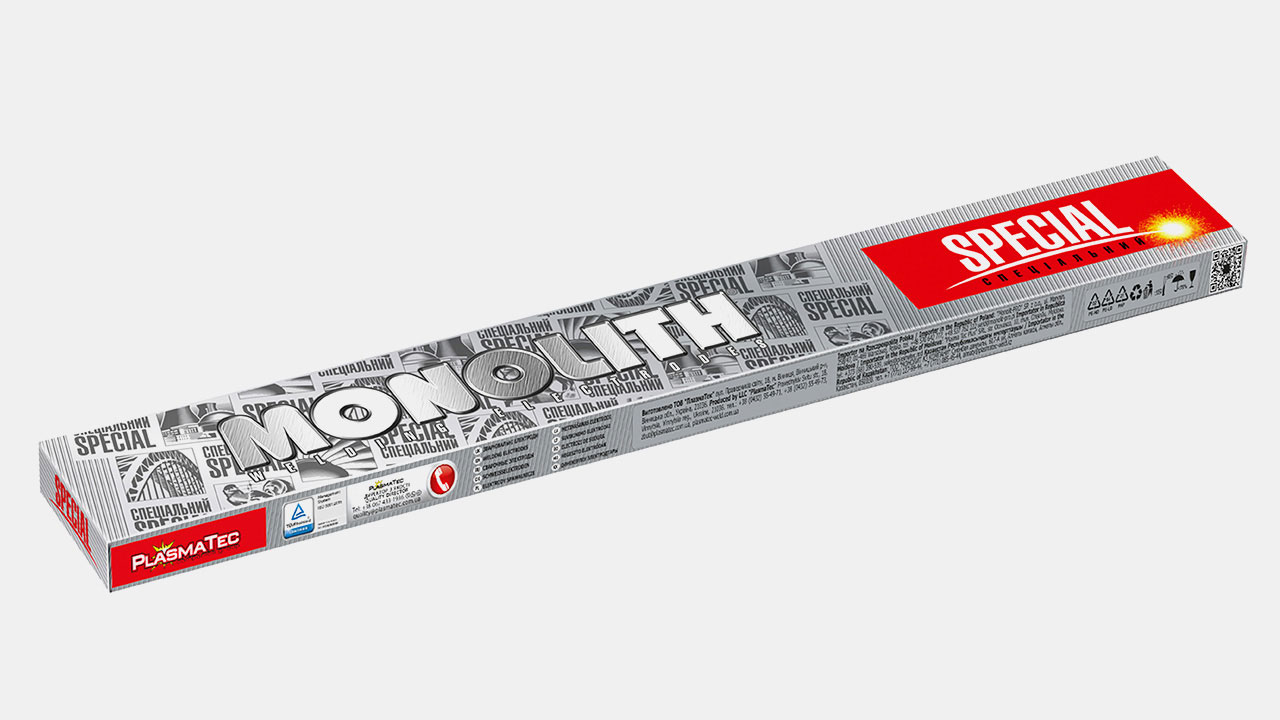

Електроди зварювальні ТМУ-21У
Умови використання
- зварювання електродами проводять на постійному струмі зворотної полярності у всіх просторових положеннях, окрім
- вертикального зверху вниз
- зварювання виконують на короткій довжині дуги або обпиранням по зачищеним кромкам
Спеціальні властивості
- забезпечують високу стійкість металу шва до утворення пор при збільшенні довжини зварювальної дуги
- коефіцієнт наплавлення: 0,17 …0,18 г/А•хв
- витрати електродів на 1 кг наплавленого металу: 1,3…1,4 кг
Електроди марки ТМУ-21У призначені для зварювання відповідальних металоконструкцій і трубопроводів з вуглецевих і низьколегованих сталей обладнання теплових та атомних електростанцій
Дані упаковки
| Діаметр, мм | Довжина, мм | Кількість електродів в упаковці, шт. | Вага пачки, кг |
|---|---|---|---|
| 3,0 | 350 | 92 – 96 | 2,5 |
| 4,0 | 450 | 82 – 86 | 5,0 |
Тип покриття
основне
ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %
Згідно з AWS A5.1 / Типові результати
C
Вуглець
0.1
Mn
Марганець
0.8
Si
Кремній
0.3
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ шва
Згідно з AWS A5.1 / Типові результати
Прокалювання перед зварюванням
- допустимий вміст вологи в покритті перед використанням не більше 0,4 %;
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 400±10 °С.
Режими зварювання
| Сила зварювального струму, А для електродів діаметром, мм | |
|---|---|
| 3.0 | 4.0 |
| 80 – 110 | 110 – 150 |
Зварювання проводити постійним струмом зворотної полярності, «+» на електроді з напругою на дузі 20 – 25 В.
Положення швів при зварюванні
pa
pb
pc
pf
pe
pd
