- Тимчасовий опір, МПа 500...640
- Границя плинності, МПа ≥ 420
- Відносне видовження, % ≥ 20
- Енергія поглиненого удару KV −50 ˚С, Дж ≥ 47
Електроди зварювальні ЦУ-5 Плазма
Умови використання
- зварювання проводити постійним струмом зворотної полярності, (+) на електроді, без попереднього підігріву і наступної термообробки тільки на короткій довжині дуги по зачищеним кромкам
Спеціальні властивості
- забезпечують високу стійкість металу шва до утворення пор при подовженні дуги, дозволяють виконувати зварювання кореневого шва товстостінних труб з великим зазором
- зварювання виконувати короткою дугою, зачистивши кромки перед зварюванням
- коефіцієнт наплавлення: 0,13…0,16 г/А•хв
- витрати електродів на 1 кг наплавленого металу: 1,4…1,5 кг
Для зварювання елементів поверхонь нагріву котлоагрегатів, а також кореневих шарів швів, стиків товстостінних трубопроводів з вуглецевих і низьколегованих кремнієвомарганцевих сталей з тимчасовим опором не нижче 490 МПа, що працюють при температурі до 400 °С.

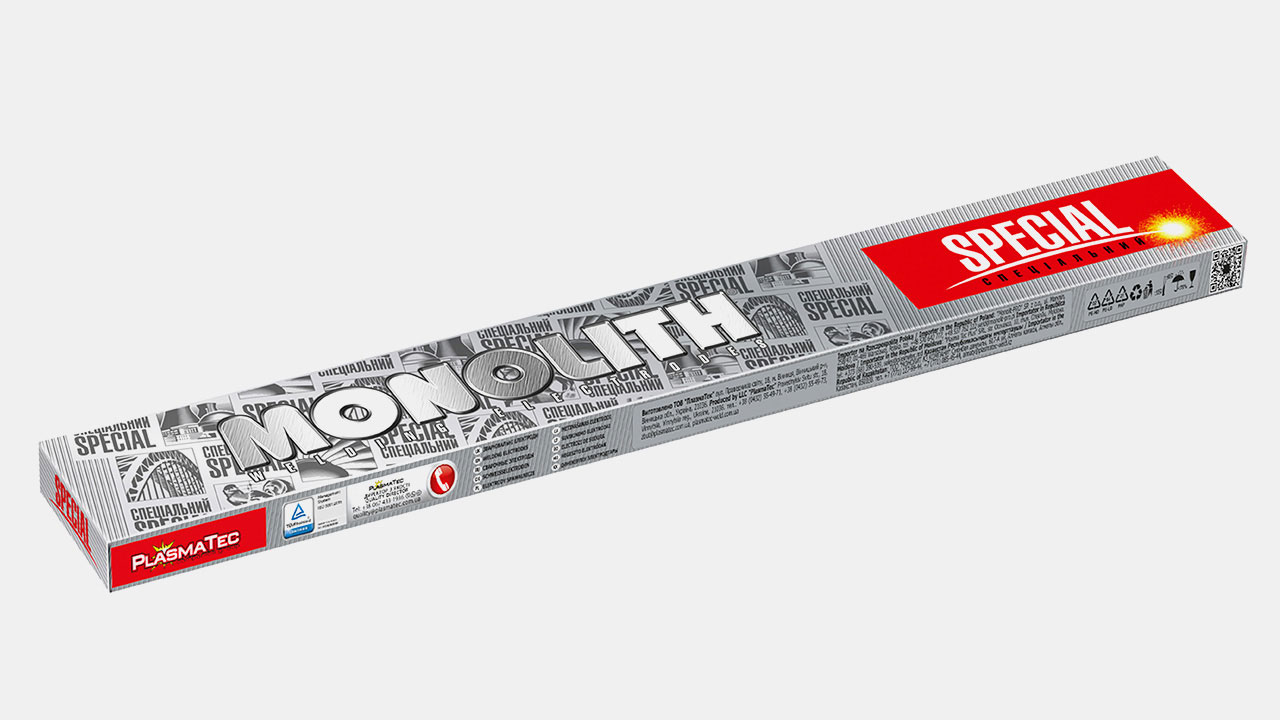

Дані упаковки
| Діаметр, мм | Довжина, мм | Кількість електродів в упаковці, шт. | Вага пачки, кг |
|---|---|---|---|
| 2,5 | 300 | 59 – 61 | 1,0 |
| 3,2 | 350 | 32 – 33 | 1,0 |
| 4,0 | 450 | 16 – 17 | 1,0 |
Тип покриття
основне
ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %
Згідно з AWS A5.1 / Типові результати
C
Вуглець
0.09
Mn
Марганець
1.1
Si
Кремній
0.3
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ шва
Згідно з AWS A5.1 / Типові результати
Прокалювання перед зварюванням
- допустимий вміст вологи в покритті перед використанням не більше 0,5 %;
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 400±10 °С.
Режими зварювання
| Сила зварювального струму, А для електродів діаметром, мм | ||
|---|---|---|
| 2.5 | 3.2 | 4.0 |
| 70 – 100 | 90 – 130 | 130 – 180 |
Зварювання проводити постійним струмом зворотної полярності, «+» на електроді з напругою на дузі 20 – 25 В.
Положення швів при зварюванні
pa
pb
pc
pf
pe
pd
