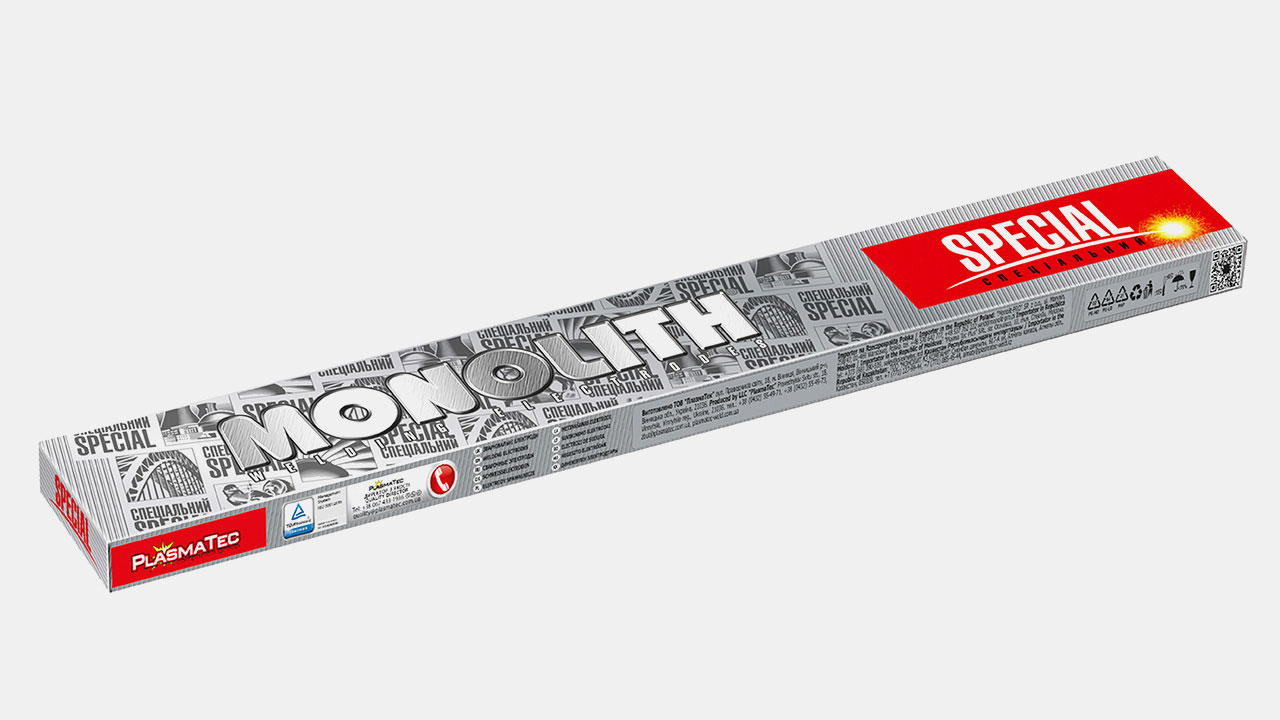

Електроди зварювальні Моноліт ЦЧ-4
Умови використання
- процес зварювання слід проводити тільки на чистих, не масляних та не іржавих поверхнях (перед зварюванням слід відшліфувати місце з'єднання)
- зварювання виконують короткими валиками довжиною 25…35 мм з охолодженням кожного валика на повітрі до 60 °С і проковуванням кожної ділянки шва легкими ударами молотка
- при зварюванні ковкого і високоміцного чавуну довжина валика може бути збільшена до 80…100 мм
- при високій напрузі холостого ходу трансформатора, не менше 50 В та короткій довжині зварювальних кабелів можливе зварювання змінним струмом
Спеціальні властивості
- електроди характеризуються хорошими зварювально-технологічними властивостями, а саме: легким запаленням і стабільним горінням дуги, малими втратами металу від розбризкування, хорошим формуванням металу шва при зварюванні в нижньому положенні
- в метал шва, зварений даними електродами, вводиться сильний карбідоутворювач – ванадій, утворені карбіди даного елемента не розчиняються у залізі, а мають форму дрібнодисперсних нетвердих включень, металева ж основа при цьому виявляється зневуглецьованою і досить пластичною
- коефіцієнт наплавлення: 0,15…0,20 г/А•хв
- витрати електродів на 1 кг наплавленого металу: 1,4…1,6 кг
Електроди ЦЧ-4 призначенні для холодного зварювання конструкцій з високоміцного чавуну з кулястим графітом і сірого чавуну з пластинчастим графітом, а також їх з'єднання зі сталлю. Електроди можуть використовуватися для зварювання пошкоджених деталей і зварювання дефектів у виливках з високоміцного і сірого чавуну і попереднього наплавлення перших одного-двох шарів на зношених чавунних деталях під наступне наплавлення спеціальними електродами.
Дані упаковки
| Діаметр, мм | Довжина, мм | Кількість електродів в упаковці, шт. | Вага упаковки, кг |
|---|---|---|---|
| 3,0 | 350 | 29 – 31 | 1,0 |
| 4,0 | 450 | 14 | 1,0 |
Тип покриття
основне
ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %
Згідно з AWS A5.1 / Типові результати
C
Вуглець
0.1
Mn
Марганець
1
Si
Кремній
0.6
V
Ванадій
9
Прокалювання перед зварюванням
- допустимий вміст вологи в покритті перед використанням не більше 0,5 %;
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 250±10 °С.
Режими зварювання
| Сила зварювального струму, A для електродів діаметром, мм | |
|---|---|
| 3.0 | 4.0 |
| 80 – 110 | 110 – 140 |
Зварювання проводити постійним струмом зворотної полярності, “+” на електроді з напругою на дузі 23 - 27 В.
