- Тимчасовий опір, МПа 530-680
- Границя плинності, МПа ≥460
- Відносне видовження, % ≥20
- Енергія поглиненого удару KV −50 ˚С, Дж ≥47
Електроди зварювальні УОНИ-13/55 Плазма H4R
Умови використання
- призначені для зварювання у всіх просторових положеннях, окрім зверху вниз, відповідальних конструкції і трубопроводів з вуглецевих і низьколегованих сталей з межею міцності від 530 МПа до 680 МПа, особливо якщо необхідно забезпечити високу стійкість зварних з'єднань супроти холодних тріщин.
Спеціальні властивості
- спеціальне покриття перешкоджає поглинанню вологи, зменшує ймовірність утворення пор і гарантує низький вміст водню в шві
- за рахунок рівномірного складу електродного покриття при роботі досягається стабільна дуга
- відмінна зварюваність, легке відділення шлакової кірки, низька втрата металу від розбризкування
- електроди не поглинають вологу з навколишнього середовища протягом 10…12 годин після відкриття пачки, завдяки цьому не потребують повторного прокалювання перед використанням
- відрізняються високою міцністю металу шва з особливою металургійною чистотою та низьким вмістом водню в наплавленому металі
- коефіцієнт наплавлення: 0,16…0,18 г/А•хв
- витрати електродів на 1 кг наплавленого металу: 1,4…1,5 кг.
Електроди УОНИ 13/55 Плазма H4R застосовується для зварювання відповідальних металевих конструкцій, котлів і резервуарів, які працюють під високим тиском, а також в будівництві трубопроводів, в суднобудуванні і т.д. Електроди стійкі до поглинання вологи.
Дані упаковки

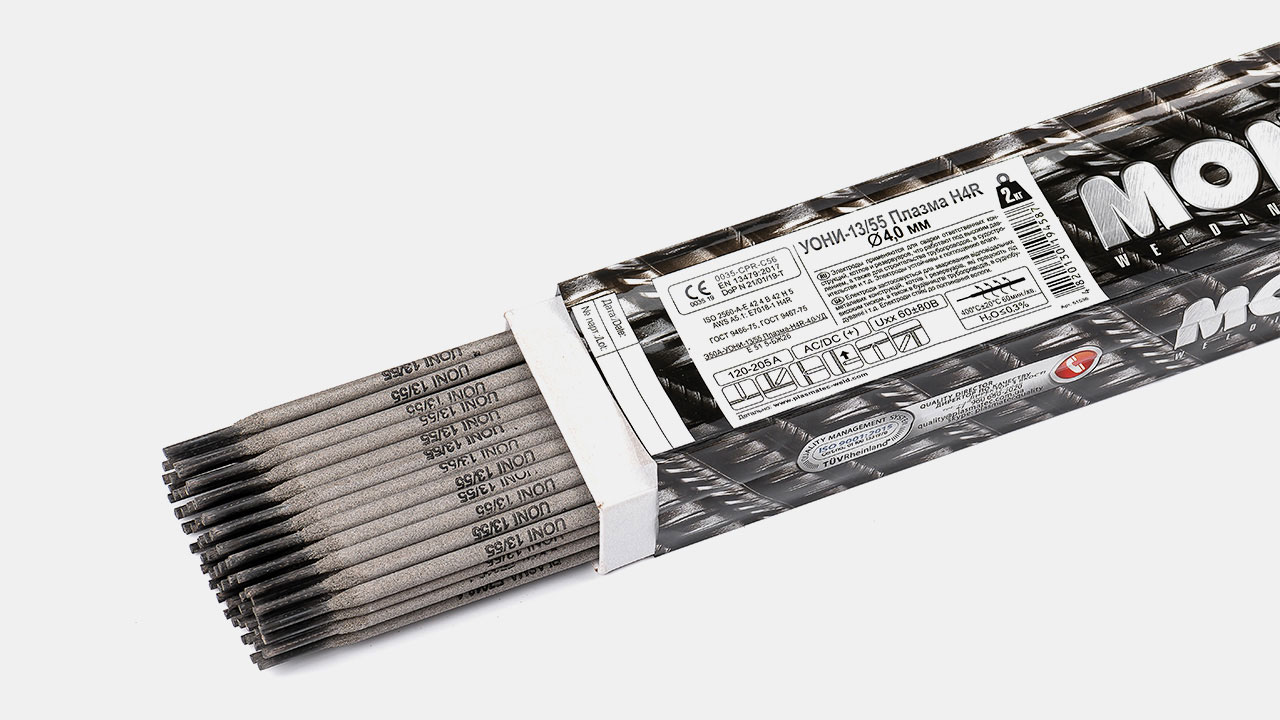

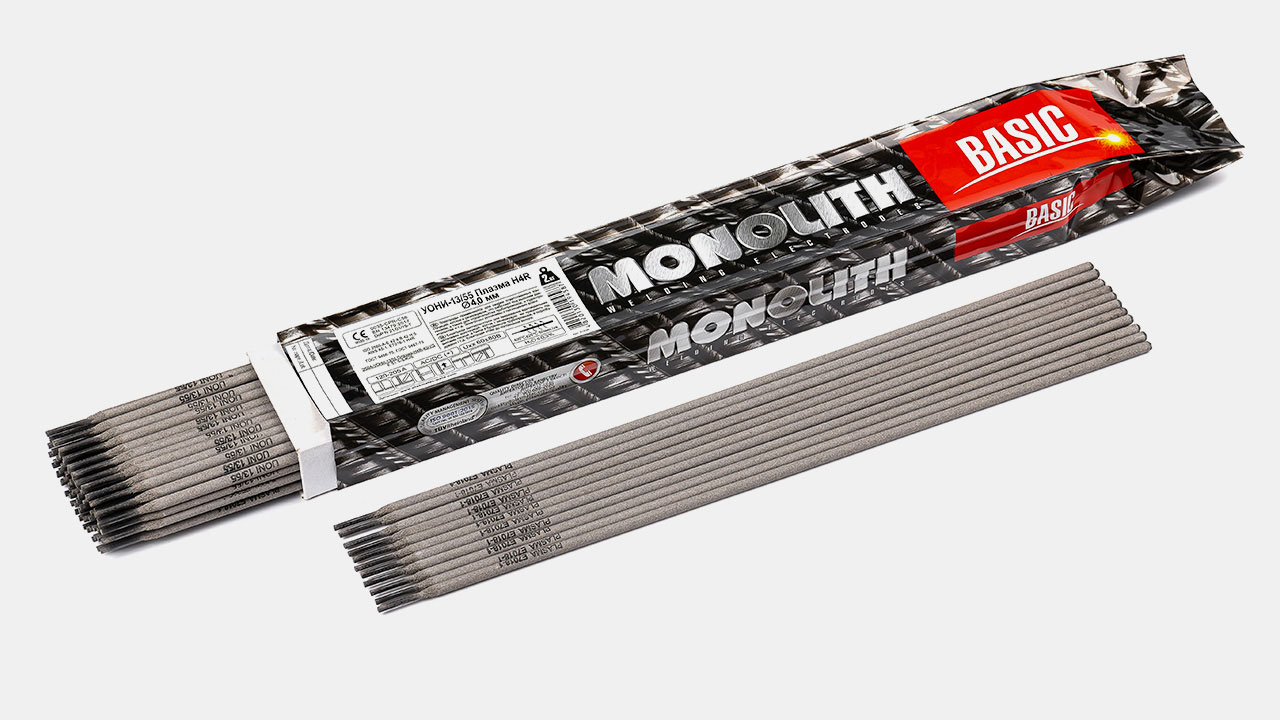

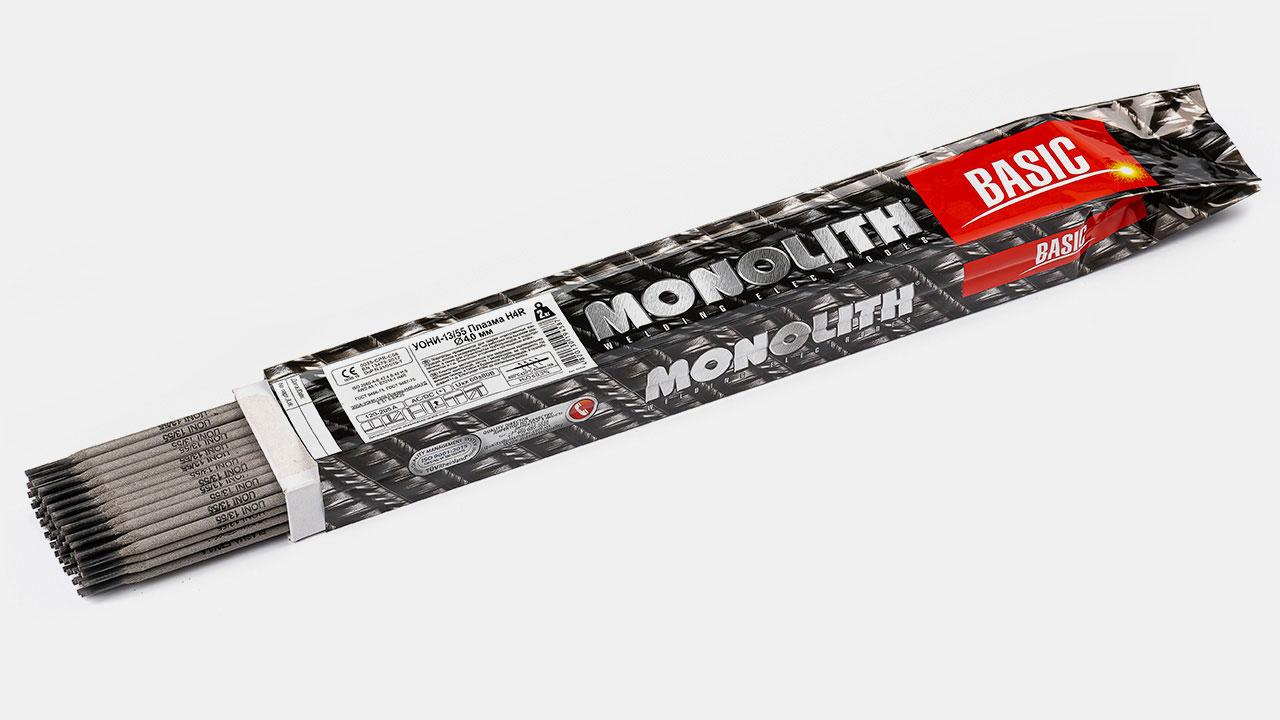

УОНИ 13/55 Плазма H4R пакуються в вакуумну упаковку.
| Діаметр, мм | Довжина, мм | Кількість електродів в упаковці, шт. | Вага упаковки, кг |
|---|---|---|---|
| 2,5 | 350 | 88 – 92; 221 – 230 | 2,0; 5,0 |
| 3,0 | 350 | 60 – 64; 152 – 161 | 2,0; 5,0 |
| 3,2 | 350 | 56 – 59; 140 – 147 | 2,0; 5,0 |
| 4,0 | 450 | 71 – 73 | 5,0 |
| 5,0 | 450 | 48 – 50 | 5,0 |
Тип покриття
основне з залізним порошком
ХІМІЧНИЙ СКЛАД наплавленого МЕТАЛУ, %
Згідно з AWS A5.1 / Типові результати
C
Вуглець
0.09
Mn
Марганець
1.3
Si
Кремній
0.5
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ шва
Згідно з AWS A5.1 / Типові результати
Прокалювання перед зварюванням
- допустимий вміст вологи в покритті перед використанням не більше 0,3 %
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 400 ± 10 °С
Режими зварювання
| Сила зварювального струму, А для електродів діаметром, мм | ||||
|---|---|---|---|---|
| 2.5 | 3.0 | 3.2 | 4.0 | 5.0 |
| 70 – 100 | 90 – 140 | 100 – 150 | 130 – 180 | 170 – 230 |
Зварювання проводити постійним струмом будьякої полярності (рекомендується зворотною, «+» на електроді) з напругою на дузі 23 – 27 В або змінним струмом від трансформатора з напругою холостого ходу 70 В.
Положення швів при зварюванні
pa
pb
pc
pf
pe
pd
